Клапаны электромагнитные соленоидные
Назначение и особенности

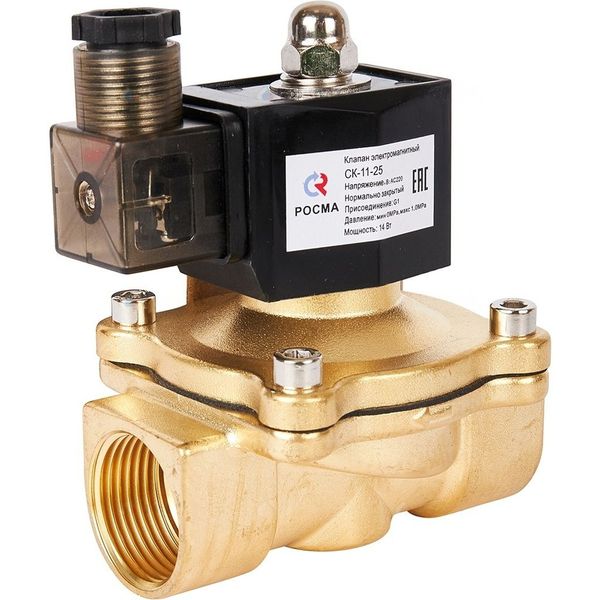

Электромагнитный (соленоидный) клапан двухпозиционный двухходовой — электромеханический прибор из серии промышленной трубопроводной арматуры с электромагнитным приводом, который перемещает запирающий элемент параллельно оси движения потока рабочей (транспортируемой) среды.
Клапаны соленоидные используются для дистанционного автоматического управления (открытие, закрытие) потоками различных типов жидкостей, газов, воды и пара.
Конструкция и принцип работы
Клапан состоит из корпуса, соленоидной катушки с сердечником, мембраны или поршня. Корпус может быть изготовлен из нержавеющей стали в случае работы с агрессивными средами. Или из латунного сплава - для работы клапана с неагрессивными средами и каучуками. Сердечник помещён внутри закрытой трубки катушки соленоида. Мембрана изготавливается из бутадиен-нитрильного каучука (NBR) для неагрессивных сред или фторкаучука (Витон) для агрессивных сред. Поршень изготавливается из фторопласта (PTFE).
Принцип работы прибора основан на подаче электрического напряжения на электромагнитную катушку, после чего магнитный сердечник втягивается в соленоид или опускается. Что в свою очередь приводит к открытию либо закрытию клапана.
Типы электромагнитных клапанов
Исходя из положения запорного элемента в отсутствие напряжения на катушке различают следующие клапаны:
- нормально открытые, или «НО». Рабочее проходное отверстие для жидкости или газа открыто, а при подаче напряжения, оно закрывается.
- нормально закрытые, или «НЗ». Проходное отверстие для среды перекрыто, а при подаче напряжения оно открывается.
Сферы применения
Клапаны электромагнитные соленоидные широко применяются в нефтегазодобывающей промышленности, в коммунальной сфере для водо- и теплоснабжения. А также на различных производствах в трубопроводных системах и аппаратах с автоматическим управлением.
