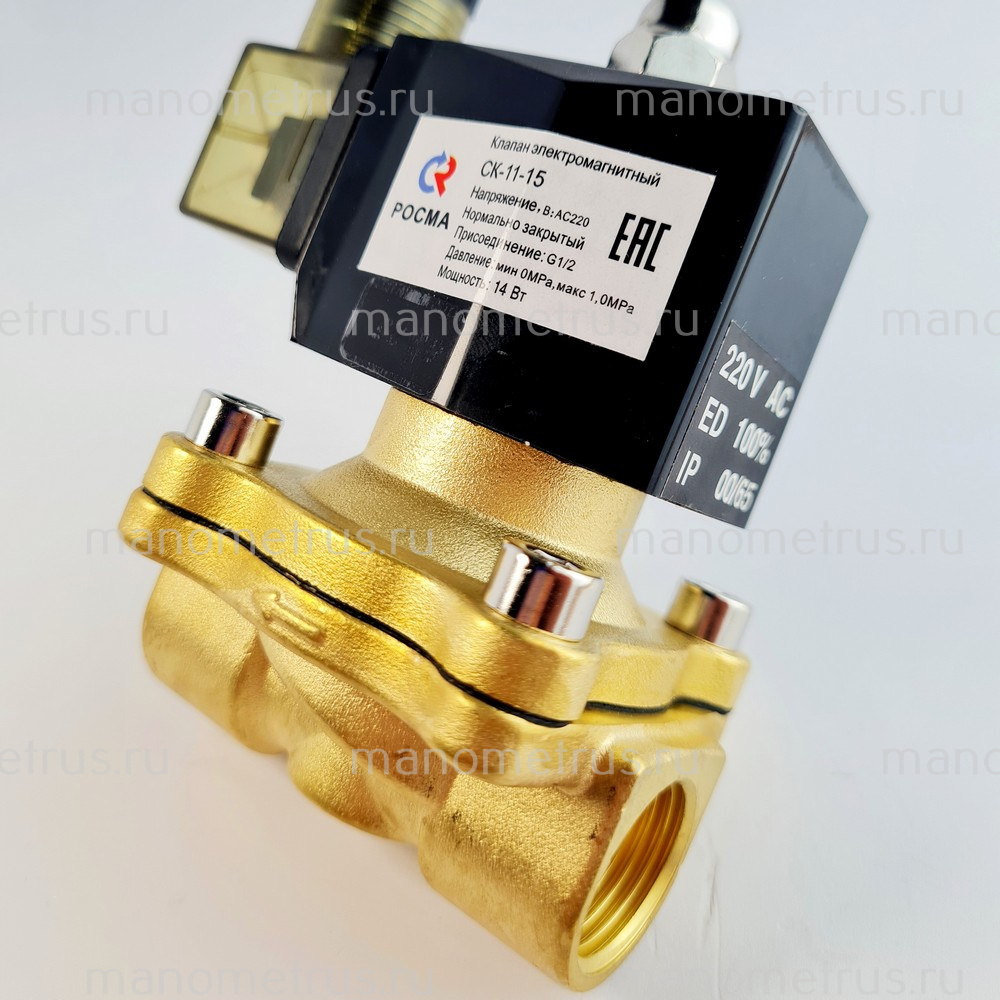

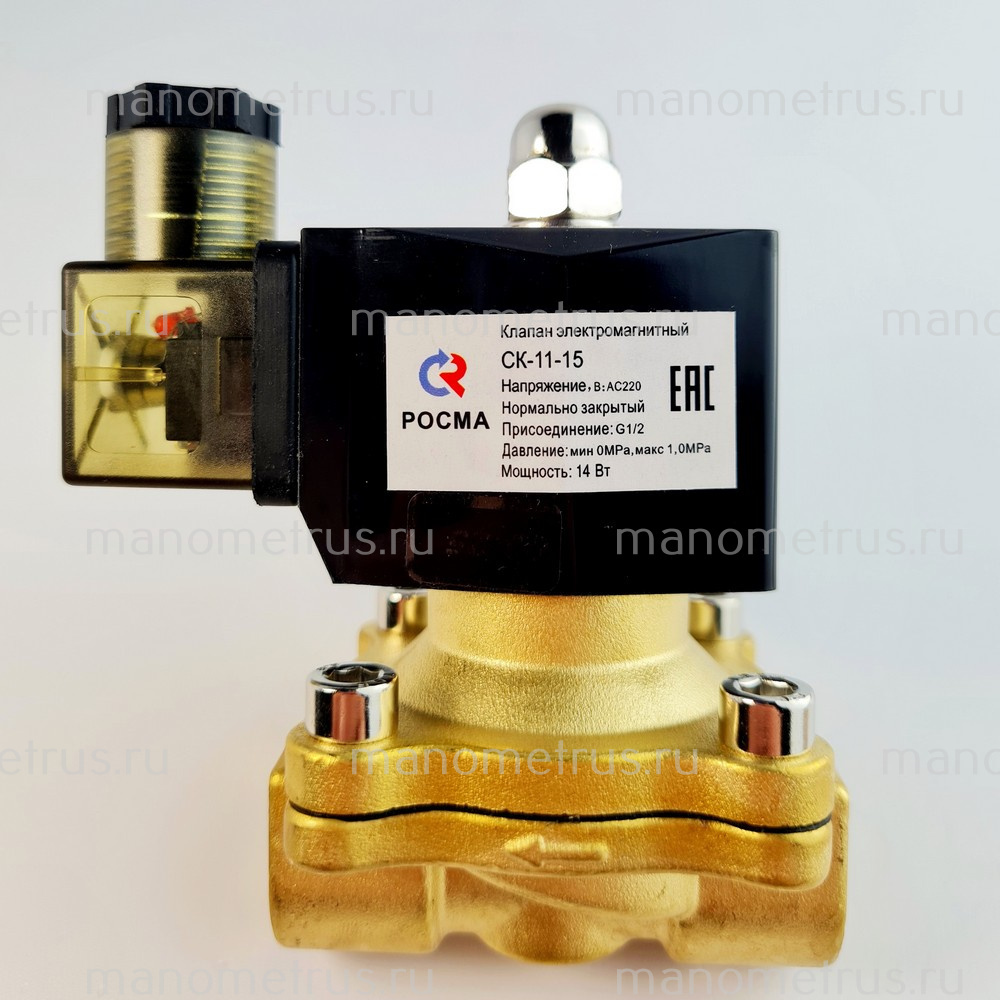

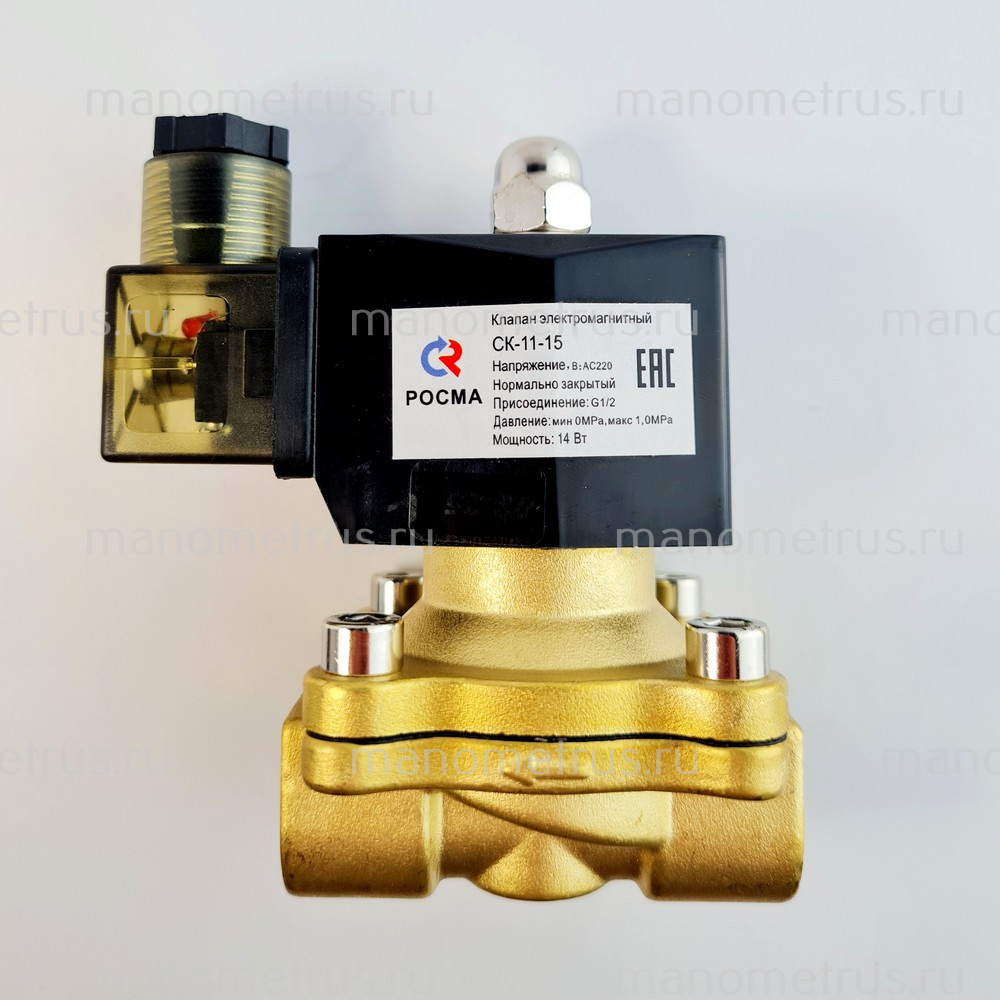

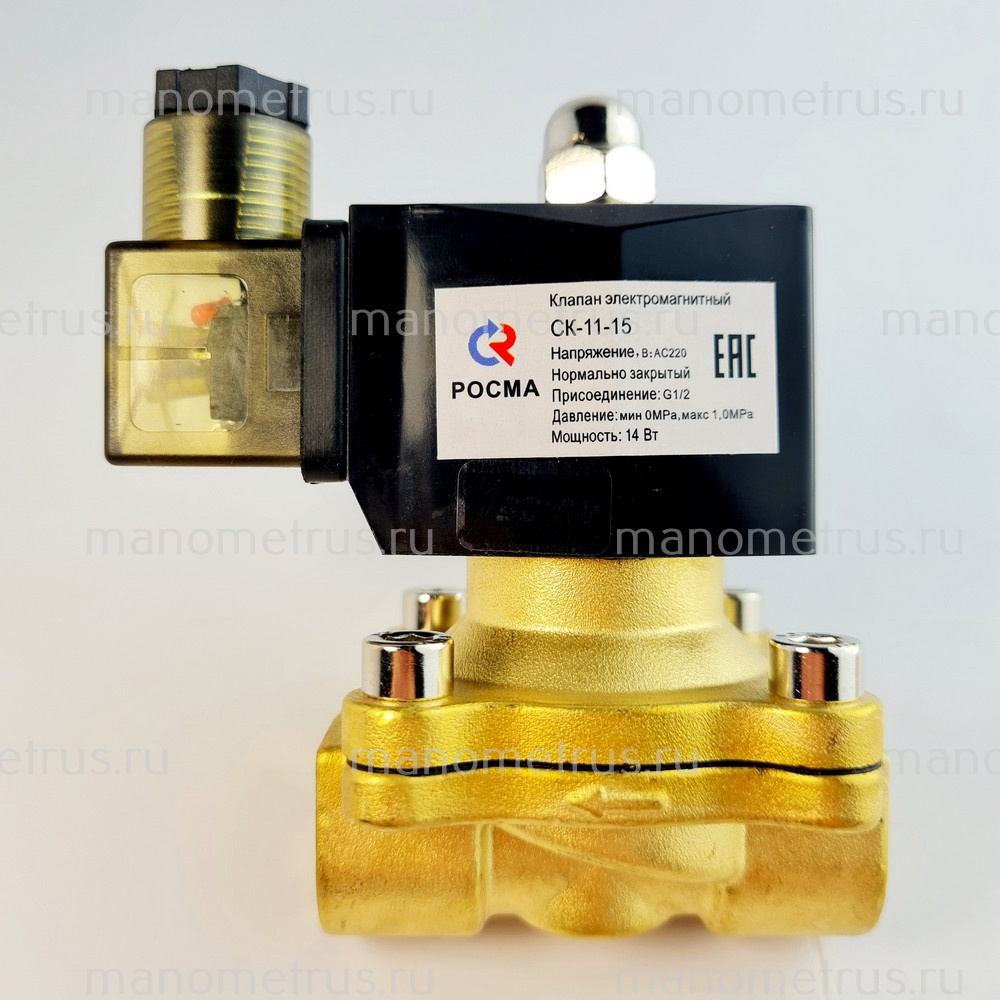

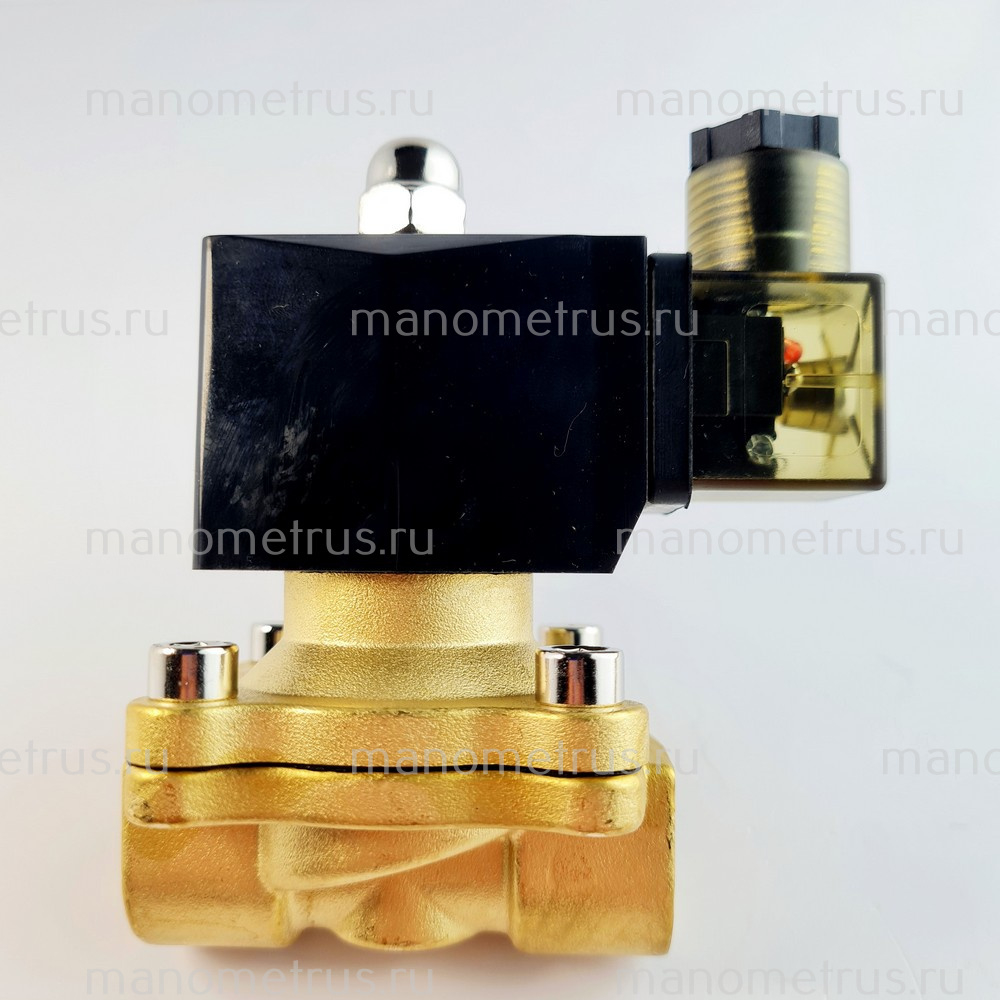

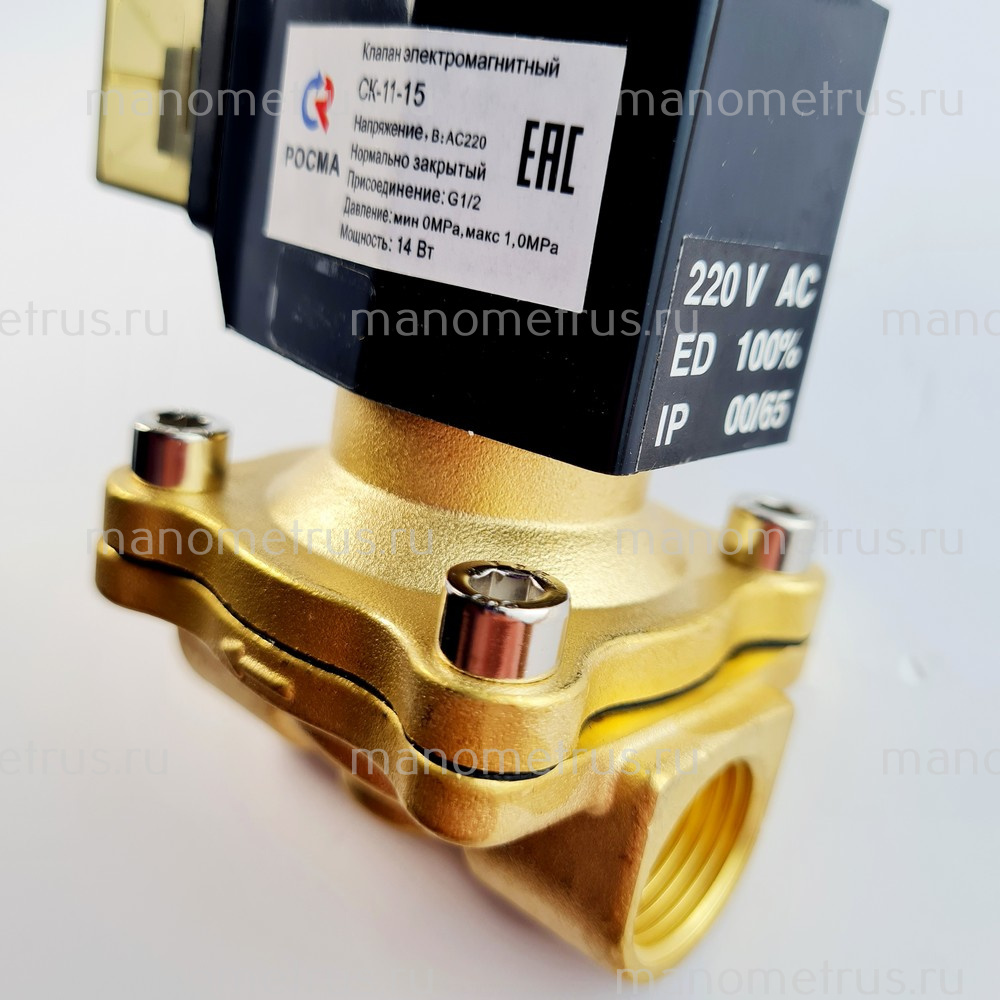

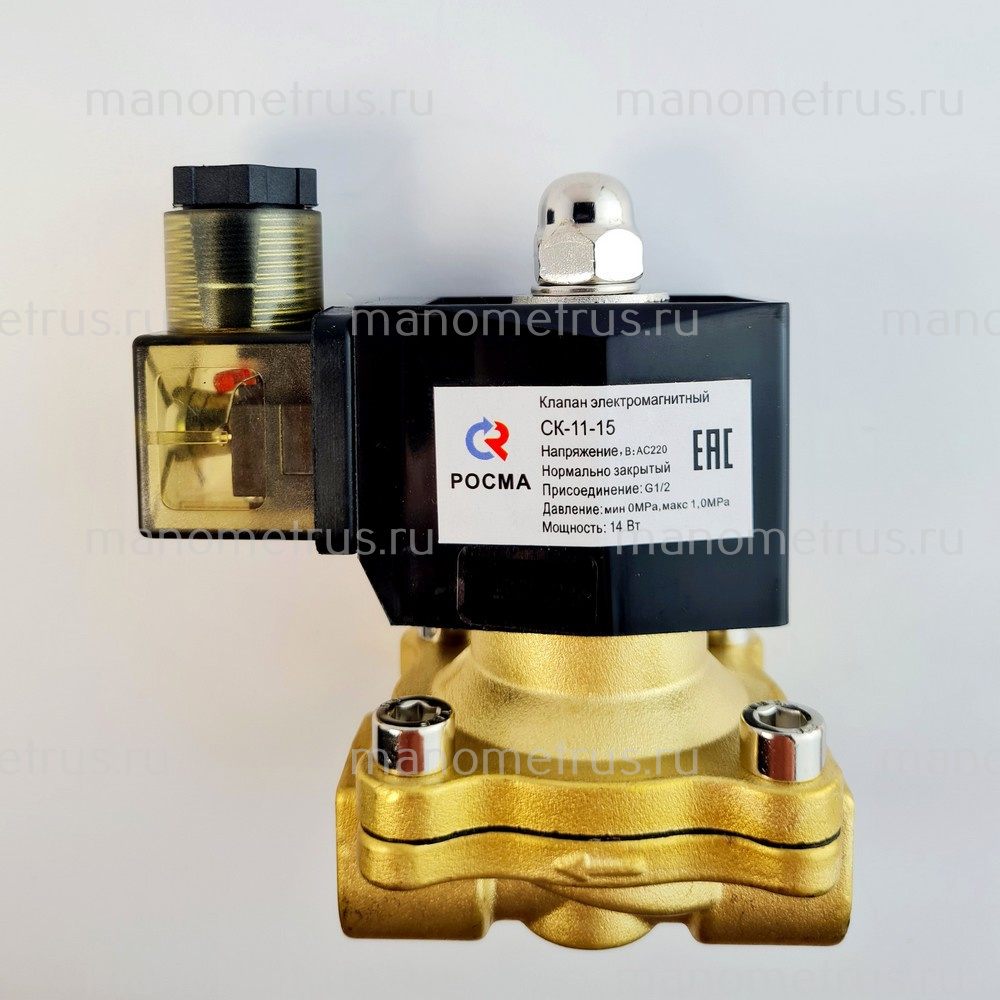

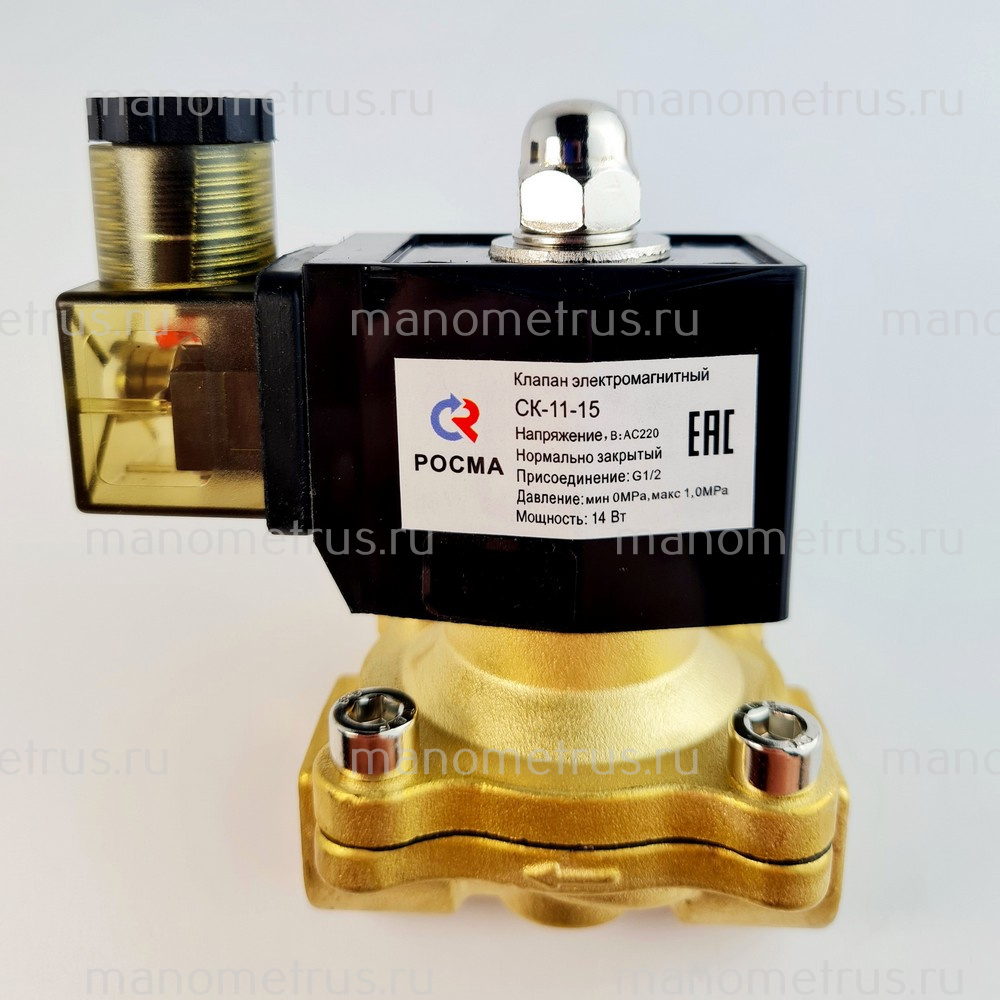

Клапан электромагнитный (соленоидный) двухходовой. Нормально закрытый НЗ. Номинальное напряжение катушки АС 220В. Ду15, присоединение G1/2. Прямого действия. Корпус - латунь. Мембрана - NBR.

(0)
Добавить в сравнение
Купить в 1 клик

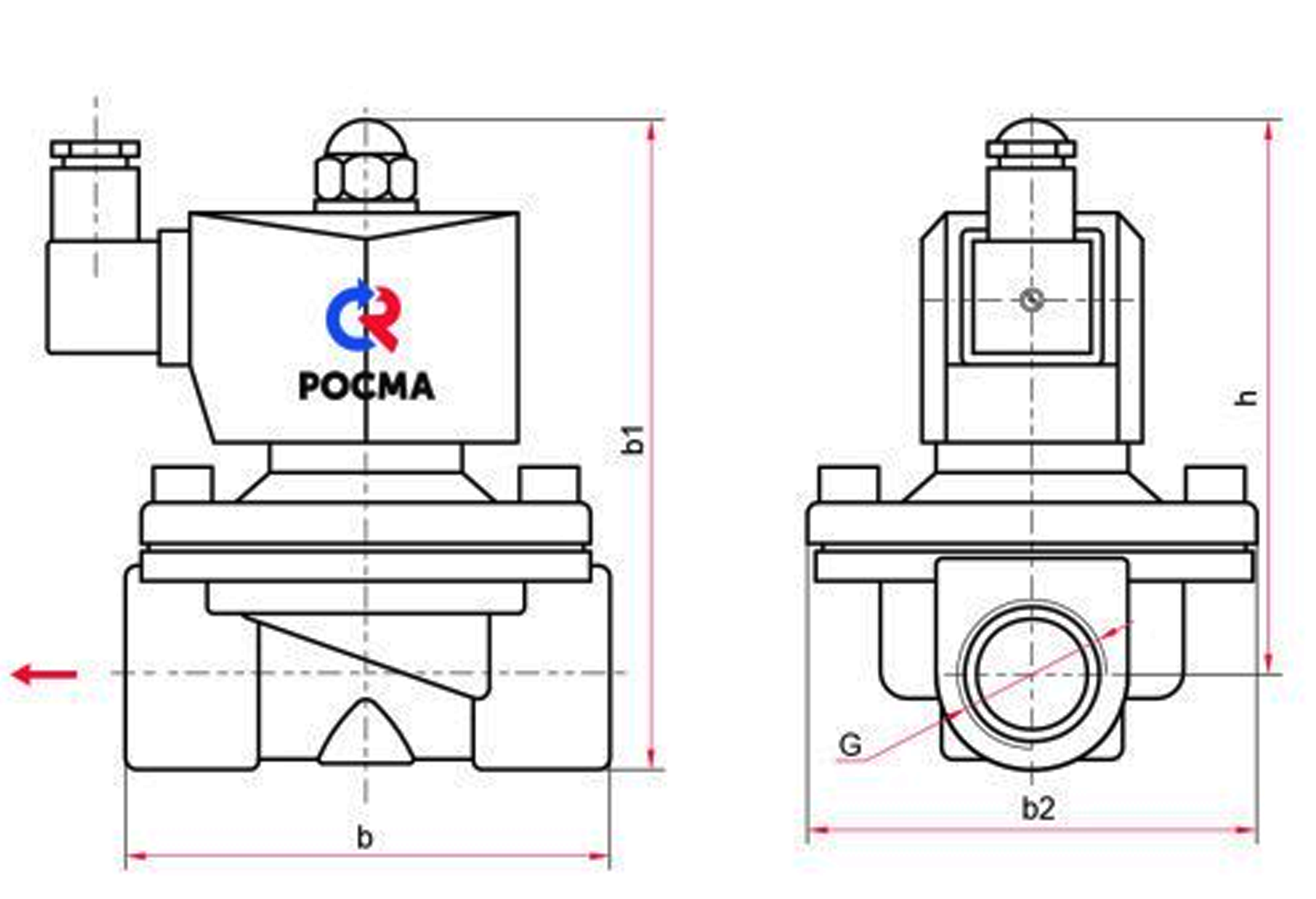

Габаритные и присоединительные размеры (мм), вес (кг)

DN Тип h b b1 b2 G Вес
15 НЗ 90 66 103  56 0,72
Описание
Характеристики
Отзывы
Описание

Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, нейтральных газов и прочих сред.

Клапаны с корпусом из медного сплава предназначены - для неагрессивных сред и каучуков.

Область применения: трубопроводные системы водо- и тепло- снабжения, а также в любых аппаратах и отраслях, где требуется управление потоками рабочей среды.

  • Принцип работы - прямого действия;
  • Потребляемая мощность, Вт - 14;
  • Номинальный диаметр DN, мм - 15;
  • Исполнение - нормально закрытый;
  • Рабочее давление, МПа - Воздух, газ: 0…1,0 Вода: 0…0,7 Масло: 0…0,9;
  • Температура рабочей среды, °С: -5…+90;
  • Температура окружающей среды, °С: -10…+80;

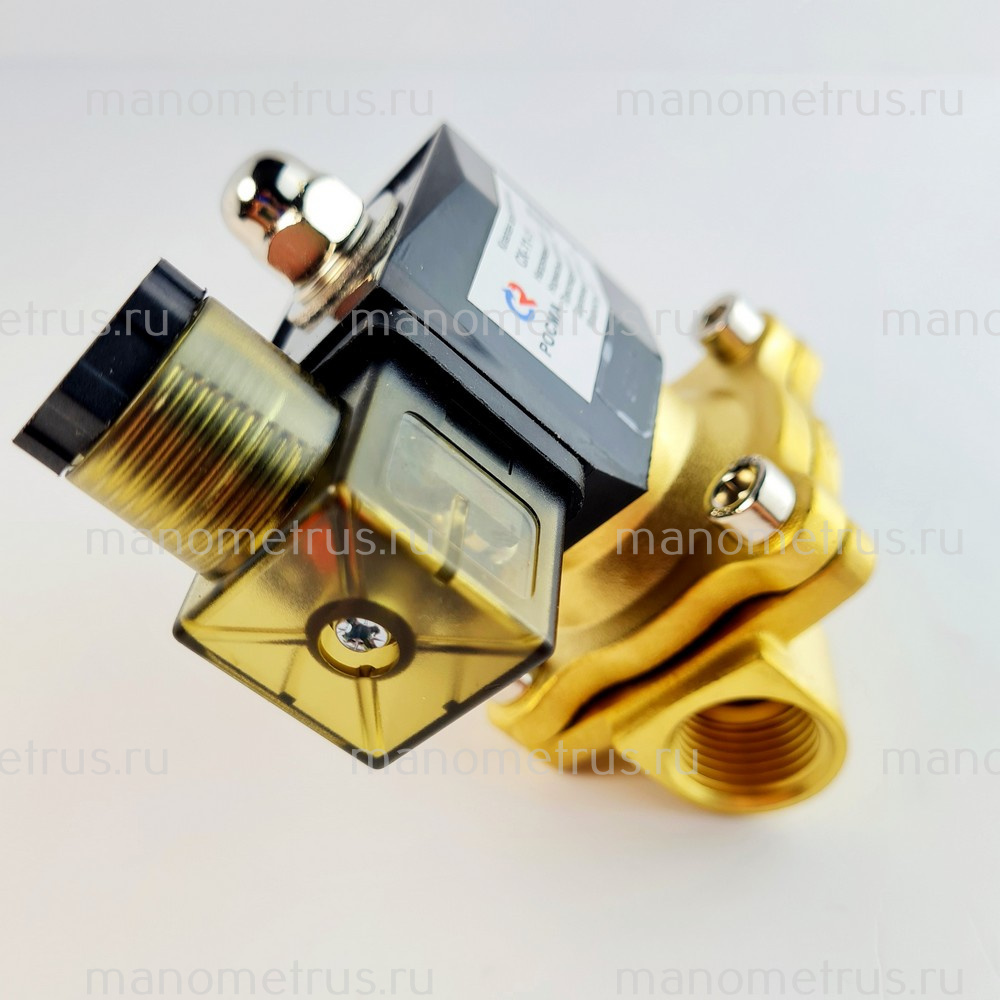

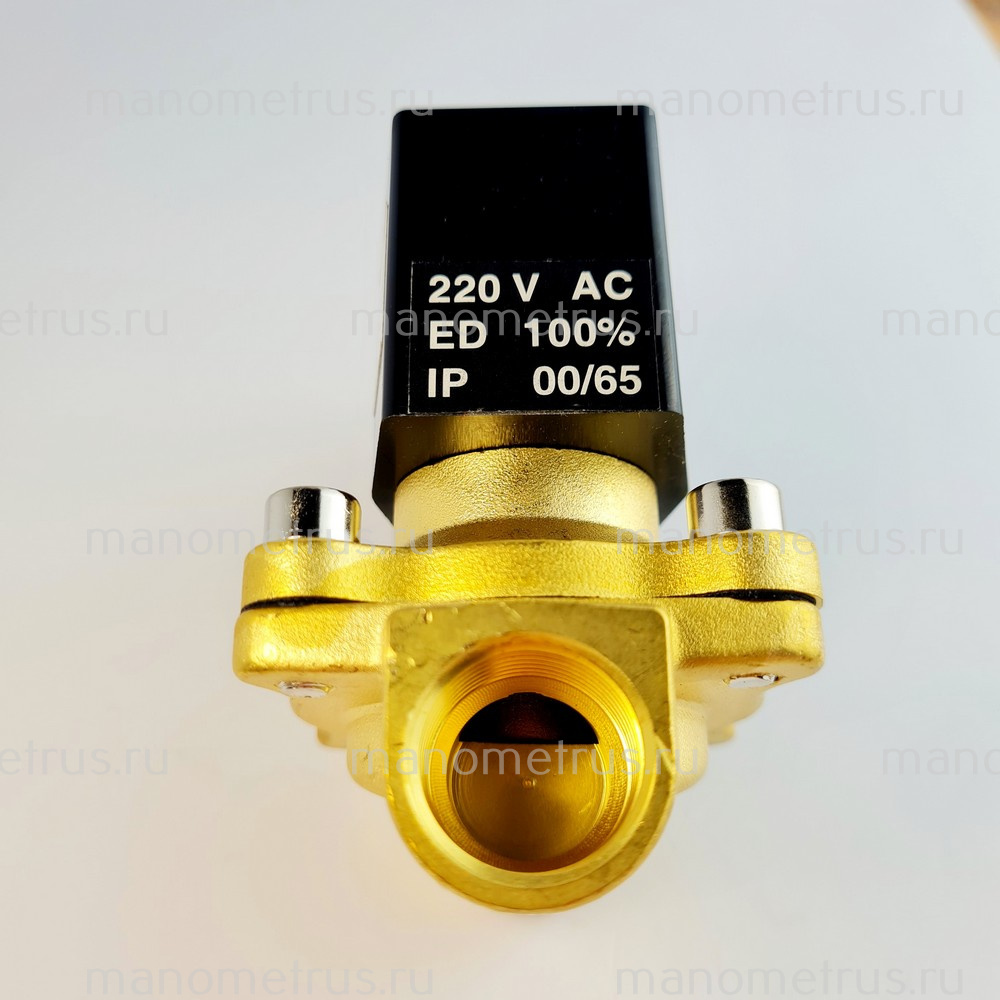

  • Катушка - IP65, DIN-разъем;
  • Время срабатывания клапана, мс - Открытие: 20–30 Закрытие: 30–50;

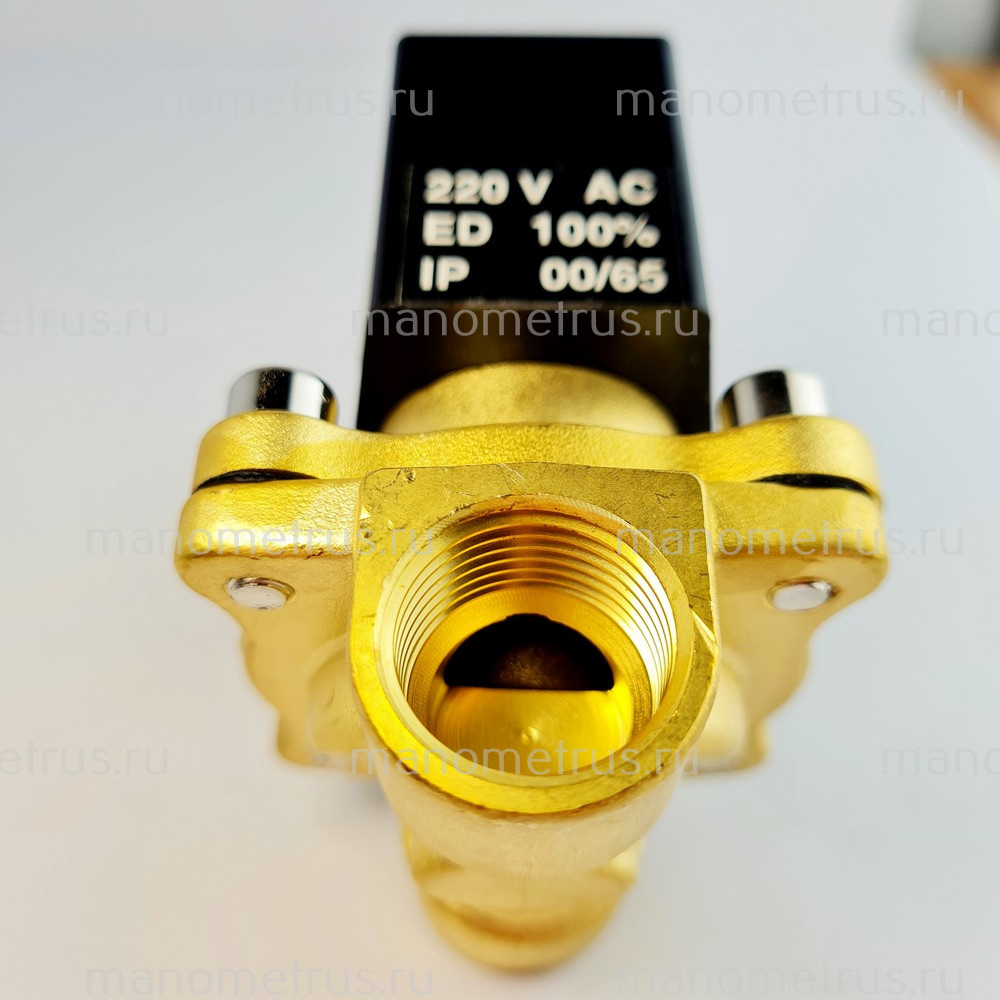

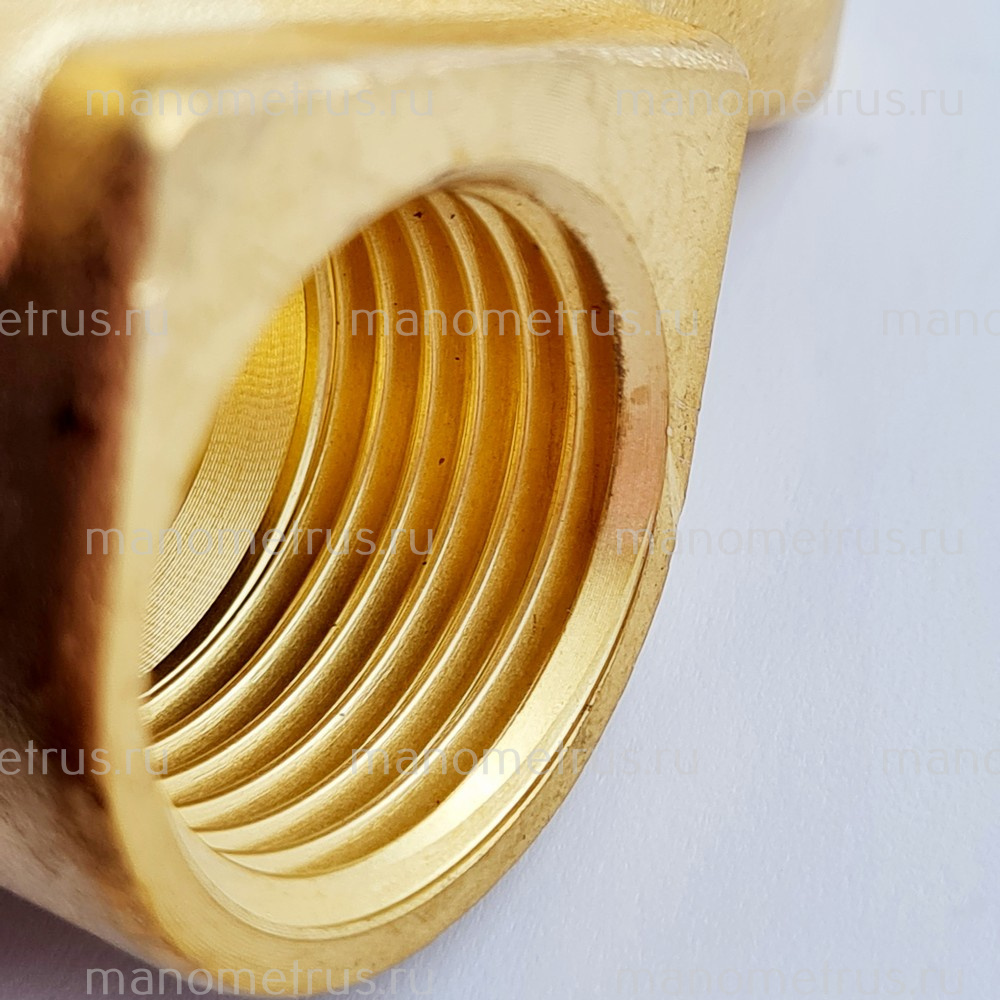

  • Резьба присоединения - G½;
  • Корпус - Медный сплав;
  • Мембрана - Бутадиен-нитрильный каучук (NBR);
  • Пропускная способность - 4,11 м³/час;
  • Надежность - 500 000 циклов;
  • Климатическое исполнение - Группа В3 по ГОСТ Р 52931;  климатическое исполнение УХЛ  категории 3.1 по ГОСТ 15150.

Монтаж и эксплуатация:

Как правило, выбор способа подключения клапана электромагнитного (соленоидного) прямого действия зависит от технологической линии и арматуры, установленной на объекте, а также необходимости последующего эксплуатационного обслуживания. Наиболее часто встречаются следующие виды подключения:

  • Сгон и муфта;
  • Переходник-американка;
  • Угловой переходник;
  • Гибкое подключение.

Перед монтажом электромагнитного клапана необходимо убедиться, что трубопровод чистый и в нем отсутствуют инородные частицы, грязь, ржавчина и т.д. Рекомендуется перед входом клапана устанавливать фильтр грубой очистки. Прибор должен быть смонтирован таким образом, чтобы направление потока пропускаемой среды совпадало с направлением стрелки на корпусе СК. Электрическое подключение клапана должно осуществляться только при снятом напряжении питания. Не допускается подавать напряжение на катушку, если она не надета на клапан. Это приведет к мгновенному выходу ее из строя. Ввод кабеля в DIN-разъем необходимо монтировать таким образом, чтобы образовывалась петля для стекания капель жидкости (конденсата). Попадание жидкости в разъем недопустимо.

Характеристики
Тип товара
Клапаны электро­маг­нит­ные СК
Бренд
РОСМА
Вес (кг.):
0,72
Резьба присоединения
Корпус
Медный сплав
Климатическое исполнение
Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация
ТУ 3712-001-4719015564-2015
Принцип работы
Прямого действия
Номинальный диаметр DN, мм
15
Исполнение
Нормально закрытый
Номинальное напряжение
~220 В
Рабочее давление, МПа
Воздух, газ: 0…1,0. Вода: 0…0,7. Масло: 0…0,9.
Температура рабочей среды, °С
-5…+90
Температура окружающей среды, °С
-10…+80
Катушка
IP65, DIN-разъем
Мембрана
Бутадиен-нитрильный каучук (NBR)
Пропускная способность
DN15 — 4.11 м³/час
Надежность
500 000 циклов
Время срабатывания клапана (ОТКРЫТИЕ), мс
20 – 30
Время срабатывания клапана (ЗАКРЫТИЕ), мс
30 – 50
Потребляемая мощность, Вт
14
