Межповерочный интервал: 2 года.

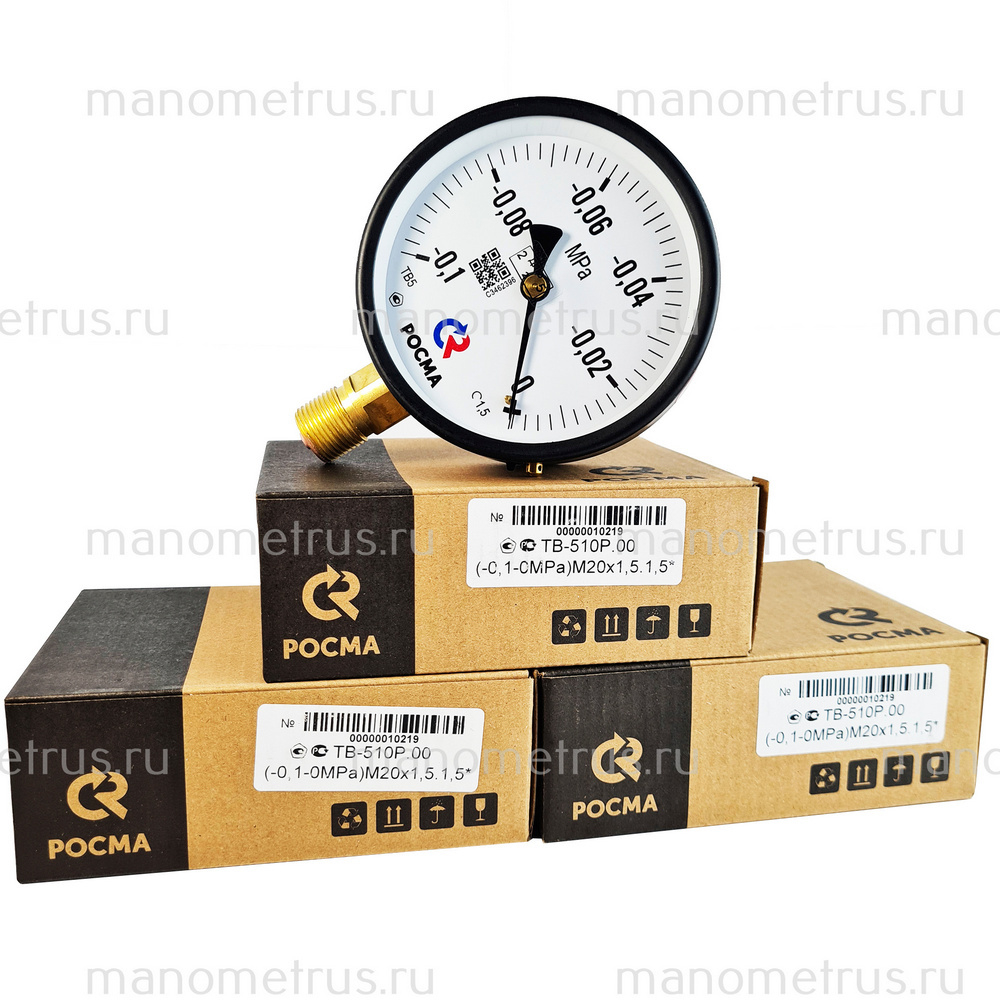

ТВ-510Р.00(-0,1-0MPa)M20x1,5.1,5

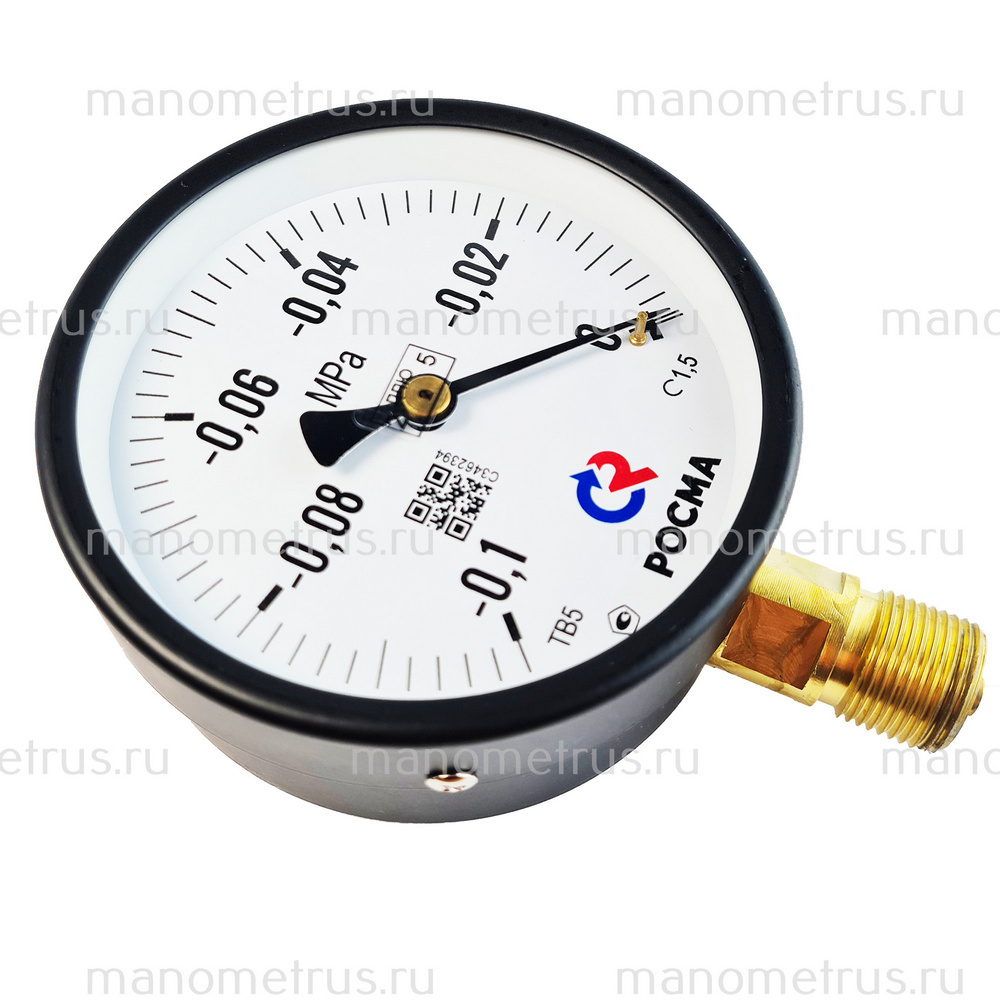

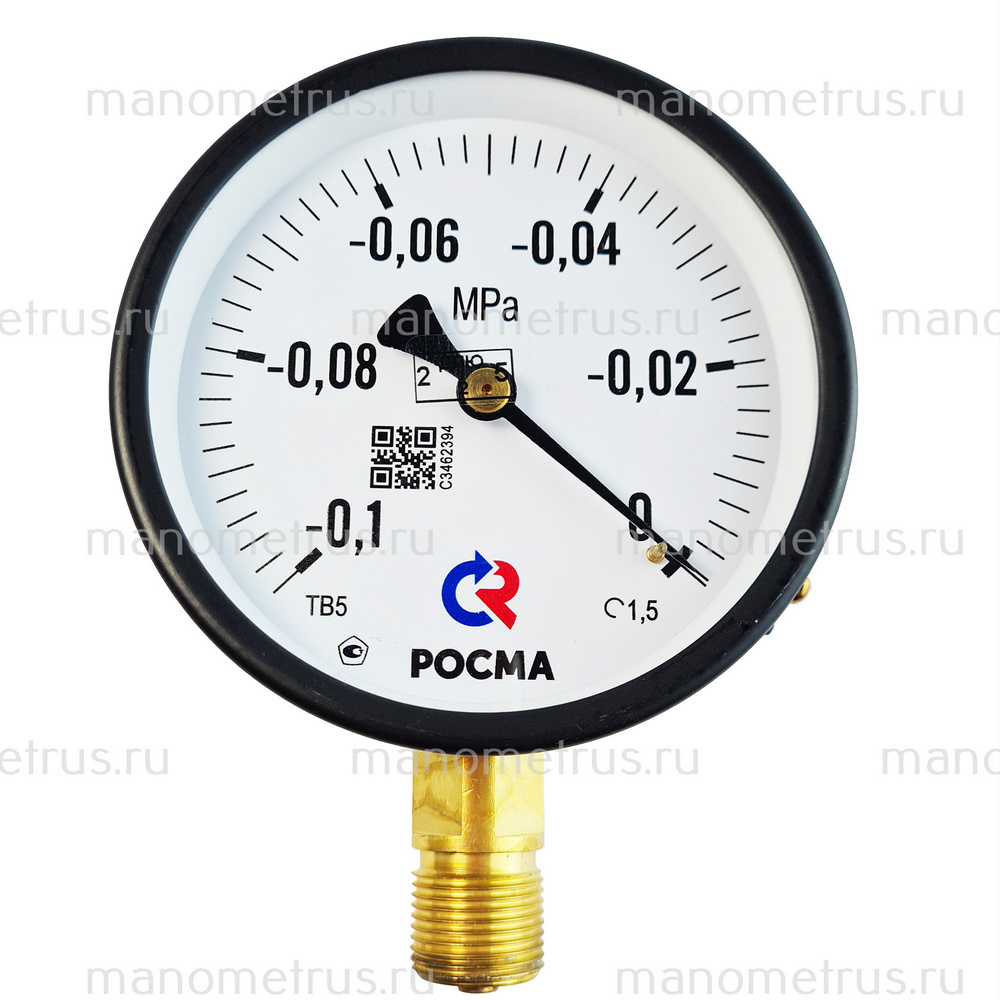

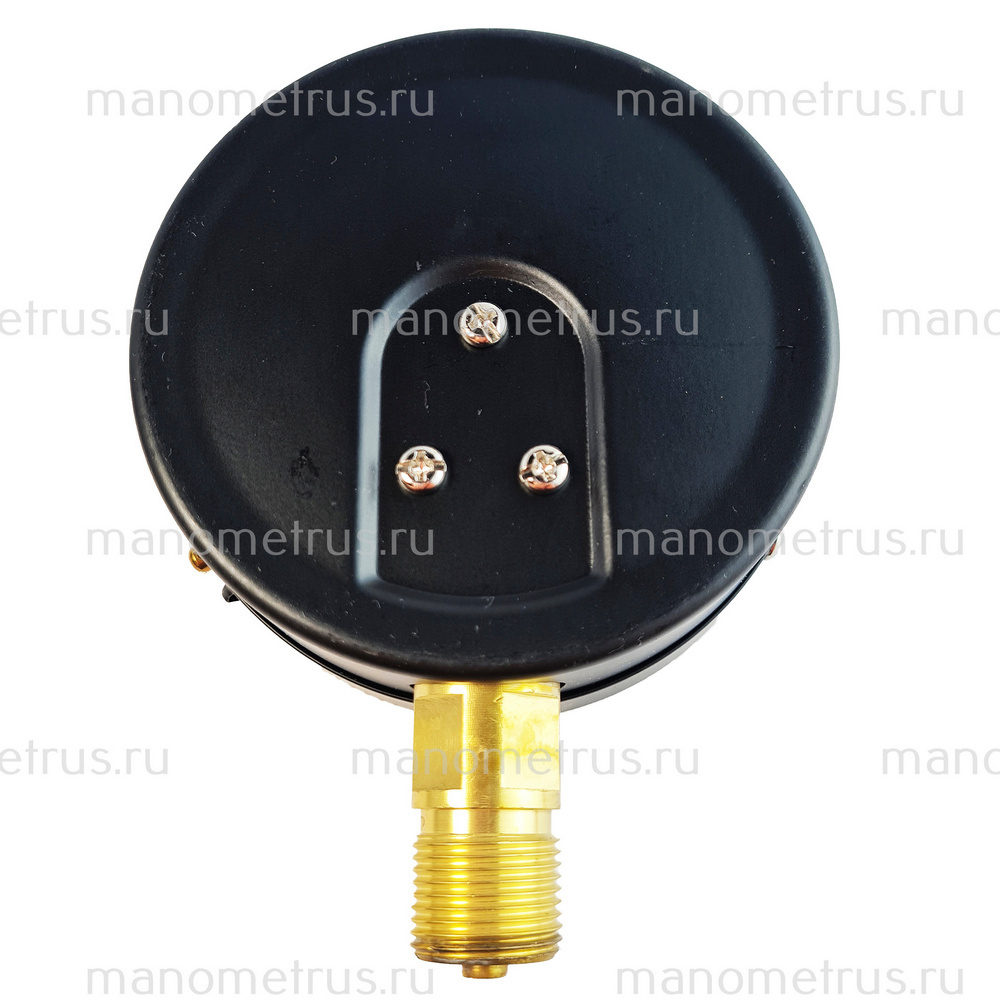

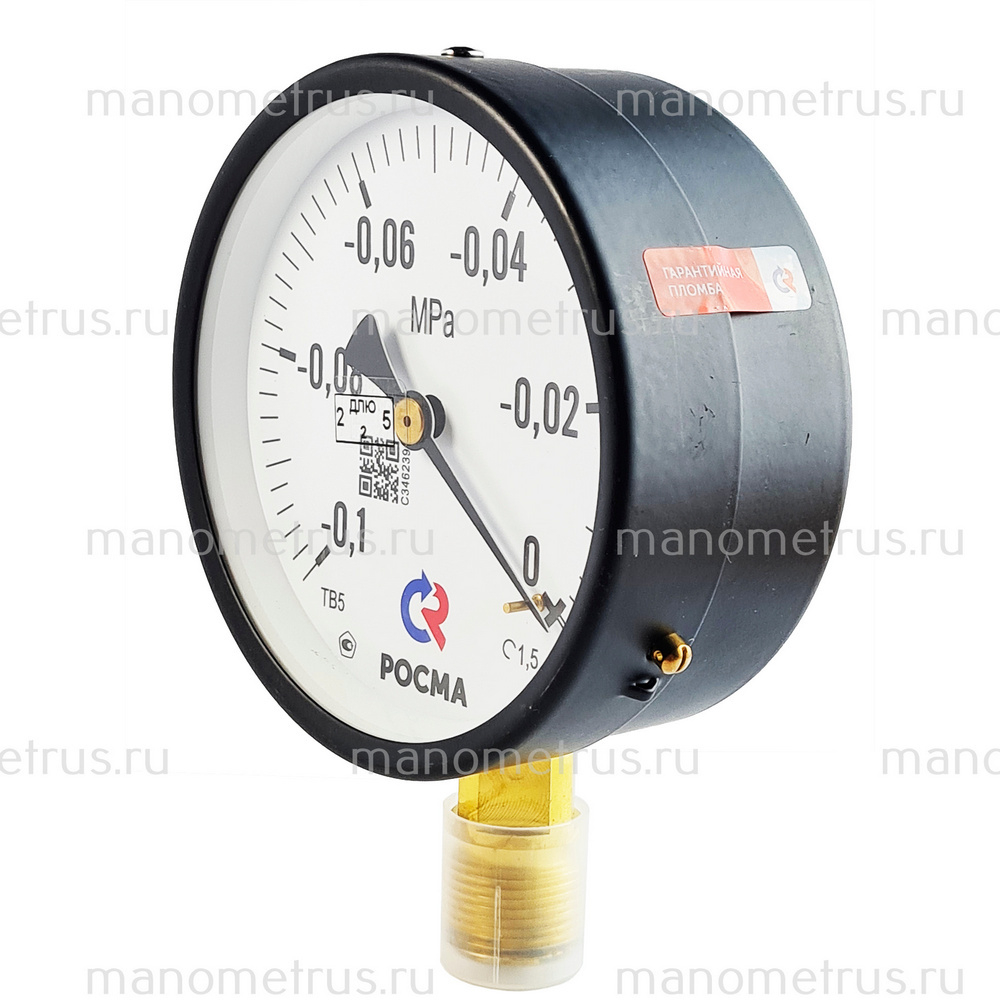

ВАКУУММЕТР общетехнический 100 мм, Тип - ТВ-510Р, радиальное присоединение. -0,1-0MPa. Резьба M20x1,5. Класс точности 1,5.
Тип ТМ (ТВ, ТМВ), серия 10. Манометр стандартный используется для измерения избыточного, вакуумметрического или мановакуумметрического давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред. При этом рабочая температура измеряемой среды - до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров приборов основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается с помощью специального механизма и вращает стрелку манометра.
По типу исполнения манометры производятся с радиальным, осевым или эксцентрическим расположением штуцера. Приборы поставляются без фланца, но в зависимости от конструкции панели, могут комплектоваться передним / задним фланцем (фланцевый манометр) с целью его последующей установки.
Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение.
Характеристики:
Диаметр корпуса: 100 мм.
Класс точности: 1,5
Диапазон показаний давлений, -0,1-0МПа
Диапазон рабочих температур, °C
Окружающая среда: −60…+60 °C
Измеряемая среда: -50…+150 °C
Корпус: IP40, сталь 10, цвет серый
Кольцо: Сталь 10, цвет Серый
Рабочие диапазоны:
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы
Чувствительный элемент: Медный сплав
Трибко-секторный механизм: Медный сплав
Циферблат: Алюминий, шкала черная на белом фоне
Стекло: Минеральное

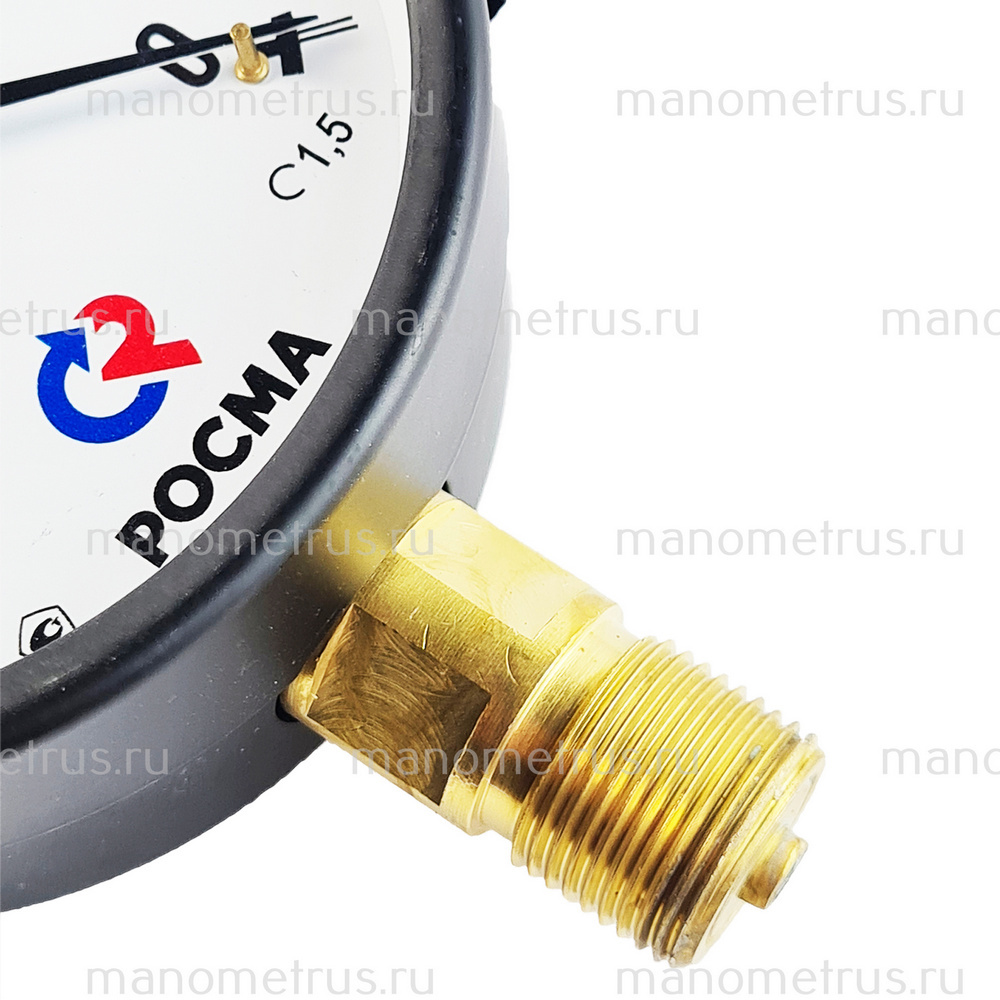

Штуцер: Медный сплав

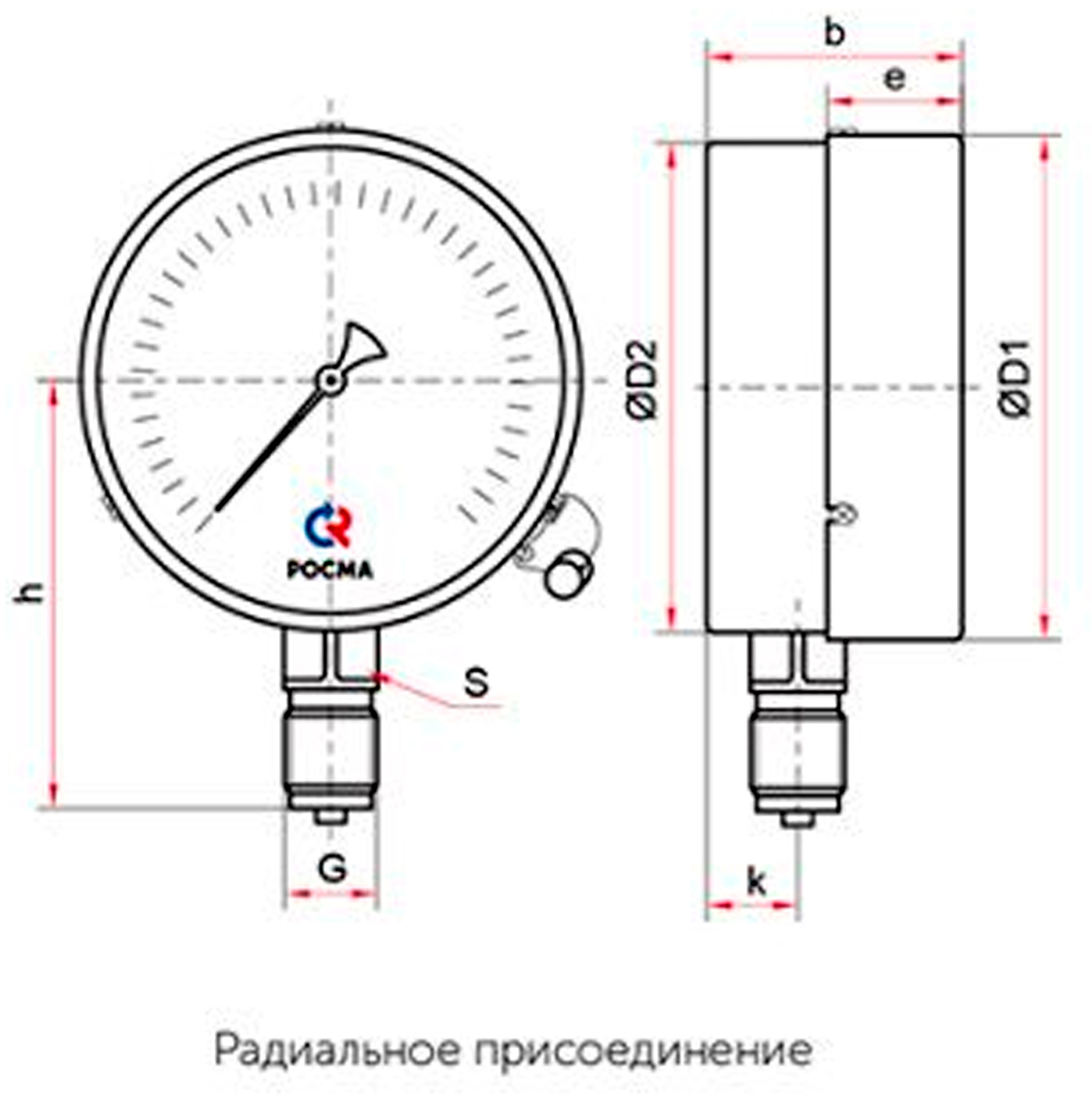

Присоединение: Радиальное Ø100
Резьба присоединения: M20×1,5
Межповерочный интервал: 2 года.
Климатическое исполнение: Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация:
ТУ 4212-001-4719015564-2008
ГОСТ 2405–88
