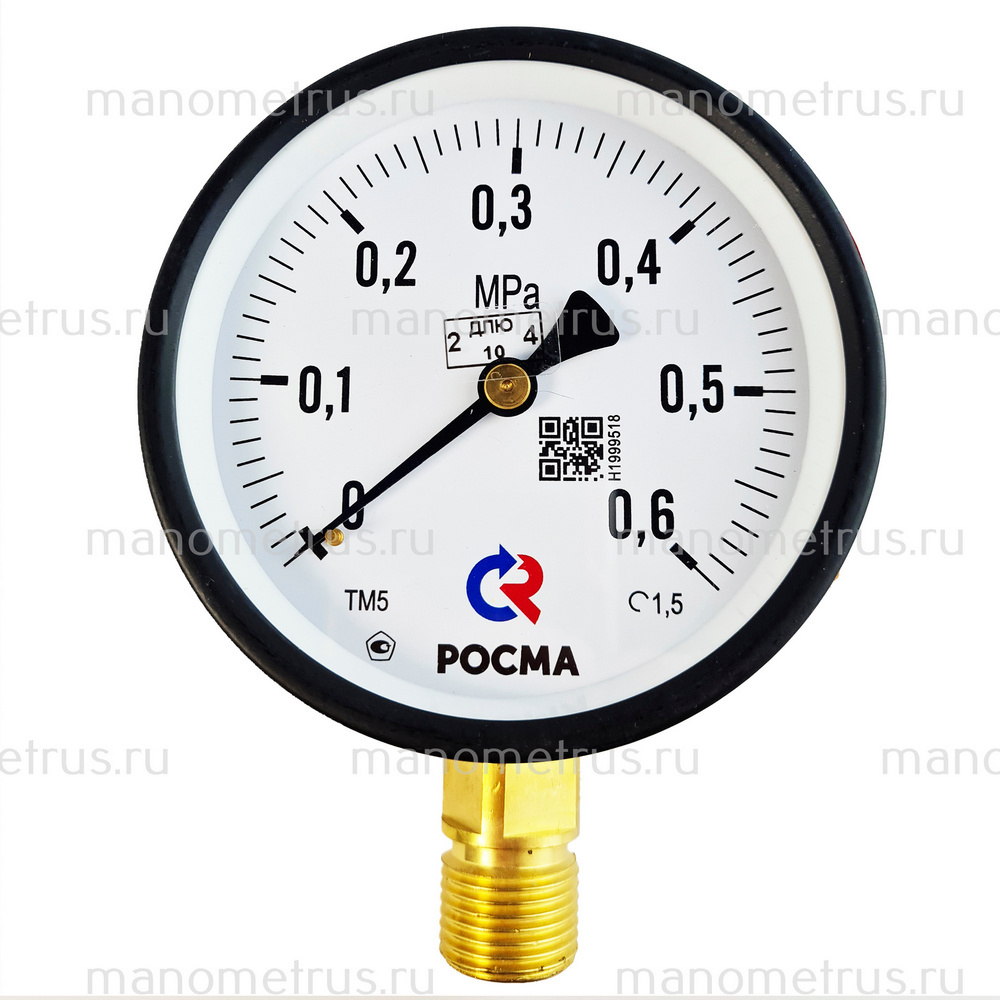

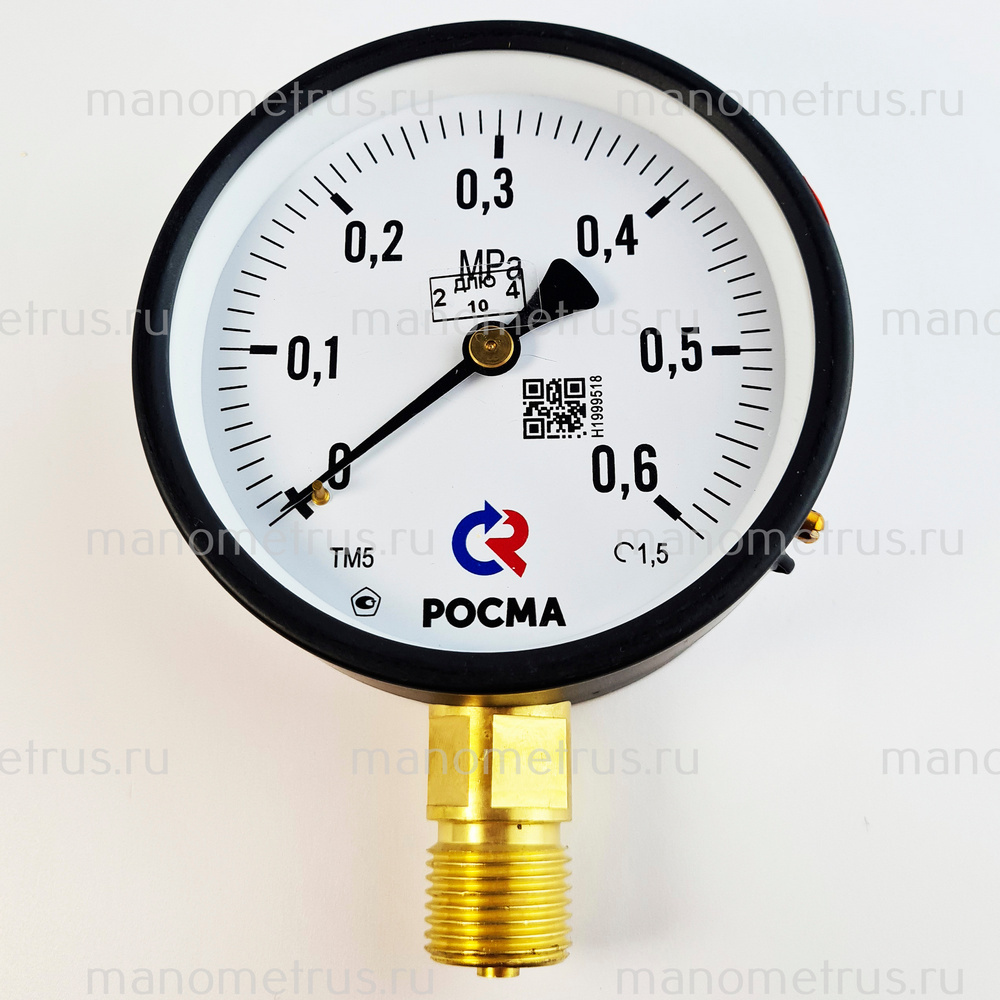

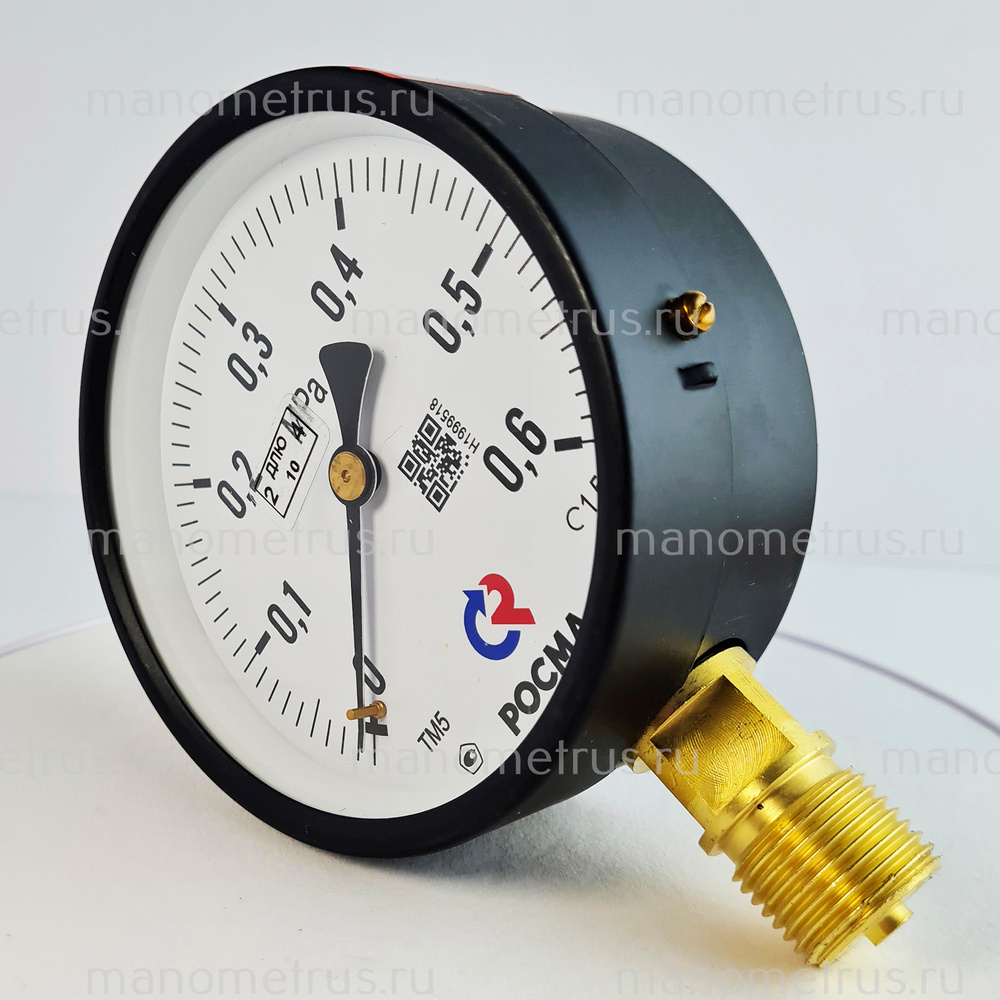

МАНОМЕТР общетехнический 100мм, Тип - ТМ-510Р, радиальное присоединение. 0-0,6MPa. Резьба G1/2. Класс точности 1,5.

(0)
Добавить в сравнение
Купить в 1 клик

Радиальное присоединение

Тип Ø D1 D2 b e h k S G Вес
ТМ-510Р 100 100 98 46 22 85 17 17 G½  0,36
Описание
Характеристики
Отзывы
Описание

Межповерочный интервал: 2 года.

!!! 6 Бар !!!

ТМ-510Р.00(0-0,6MPa)G1/2.1,5

МАНОМЕТР общетехнический 100мм, Тип - ТМ-510Р, радиальное присоединение. 0-1,6MPa. Резьба G1/2. Класс точности 1,5.



Тип ТМ (ТВ, ТМВ), серия 10. Манометр стандартный используется для измерения избыточного, вакуумметрического или мановакуумметрического давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред. При этом рабочая температура измеряемой среды - до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров приборов основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается с помощью специального механизма и вращает стрелку манометра.



По типу исполнения манометры производятся с радиальным, осевым или эксцентрическим расположением штуцера. Приборы поставляются без фланца, но в зависимости от конструкции панели, могут комплектоваться передним / задним фланцем (фланцевый манометр) с целью его последующей установки.



Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение.



Характеристики:

Диаметр корпуса: 100 мм.

Класс точности: 1,5

Диапазон показаний давлений, 0-0,6МПа

Диапазон рабочих температур, °C

Окружающая среда: −60…+60 °C

Измеряемая среда: -50…+150 °C

Корпус: IP40, сталь 10, цвет черный

Кольцо: Сталь 10, цвет черный



Рабочие диапазоны:

Постоянная нагрузка: ¾ шкалы

Переменная нагрузка: ⅔ шкалы

Кратковременная нагрузка: 110% шкалы



Чувствительный элемент: Медный сплав

Трибко-секторный механизм: Медный сплав

Циферблат: Алюминий, шкала черная на белом фоне

Стекло: Минеральное

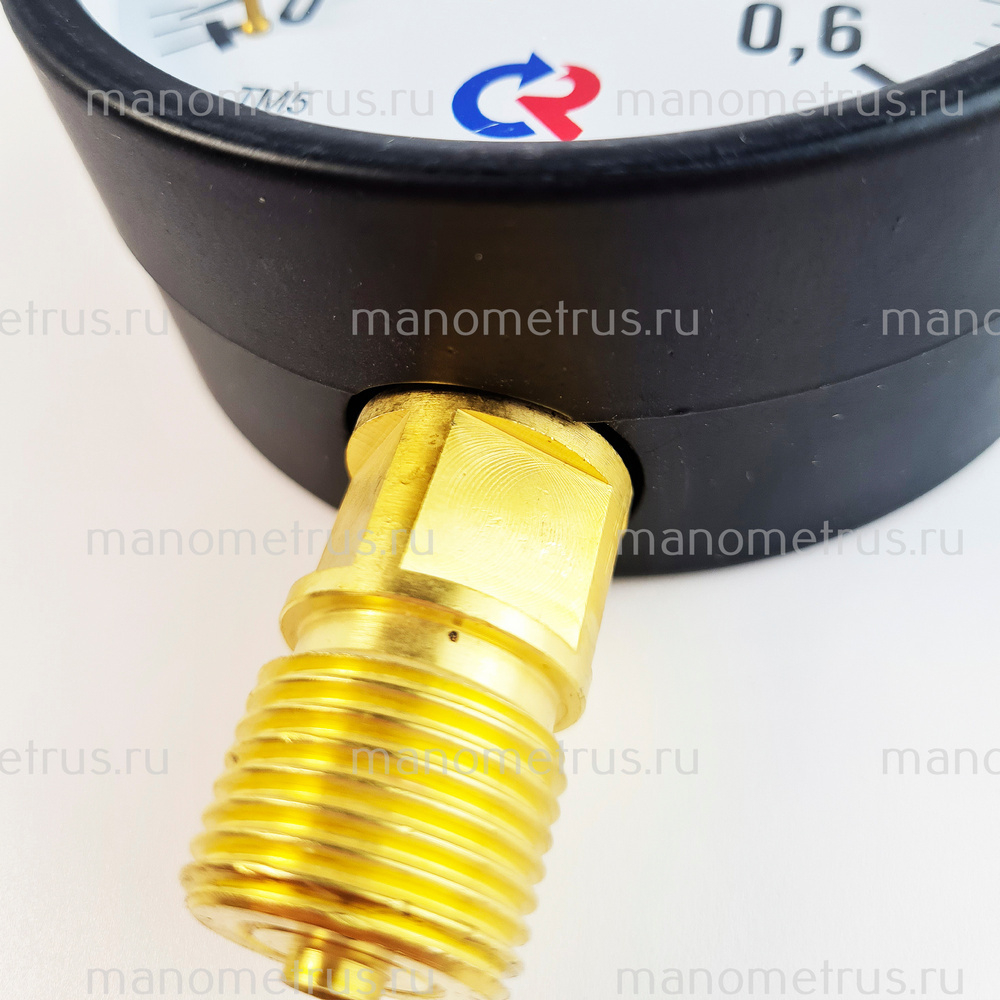

Штуцер: Медный сплав

Присоединение: Радиальное

Резьба присоединения: G½

Межповерочный интервал: 2 года.

Климатическое исполнение: Группа В3 по ГОСТ Р 52931;

климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150

Техническая документация:

ТУ 4212-001-4719015564-2008

ГОСТ 2405–88

Характеристики
Тип товара
Манометр
Бренд
РОСМА
Вид
Манометры стан­дар­тно­го ис­пол­не­ния
Модель
ТМ-510
Диаметр корпуса, мм
100
Циферблат
Алюминий, шкала черная на белом фоне
Класс точности
1,5
Стекло
Минеральное
Диапазон показаний давлений, МПа
0-0,6
Штуцер
Медный сплав
Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы; Переменная нагрузка: ⅔ шкалы; Кратковременная нагрузка: 110% шкалы
Присоединение
Радиальное
Резьба присоединения
Диапазон рабочих температур, °C
Окружающая среда: −60…+60; Измеряемая среда: −50…+150
Межповерочный интервал
2 года
Корпус
IP40, сталь 10, цвет серый
Кольцо
Сталь 10, цвет серый
Чувствительный элемент, трибко-секторный механизм
Медный сплав
Климатическое исполнение
Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация
ТУ 4212-001-4719015564-2008 ГОСТ 2405–88
Тип манометра:
Общетехнический ТМ
Серия манометра:
10 серия
Гидрозаполнение:
Без заполнения
Степень защиты:
IP 40
